SEMANA 3 ZAPATAS COMBINADAS


ZAPATAS COMBINADAS



Resultado de imagen de ZAPATAS COMBINADAS


INTRODUCCIÓN
 En este capitulo se presentan las zapatas combinadas donde se hará énfasis en su clasificación, así como la secuela de cálculo para su análisis y diseño
Una zapata combinada se caracteriza por soportar mas de un elemento sobre una misma base, además de tener un espesor mucho mayor que el de una zapata aislada o corrida. Como una alternativa, se pueden ligar los elementos a soportar por medio de un contratrabe, con lo que esto se reduce el espesor de la zapata. Esta opción podría utilizar un menor volumen

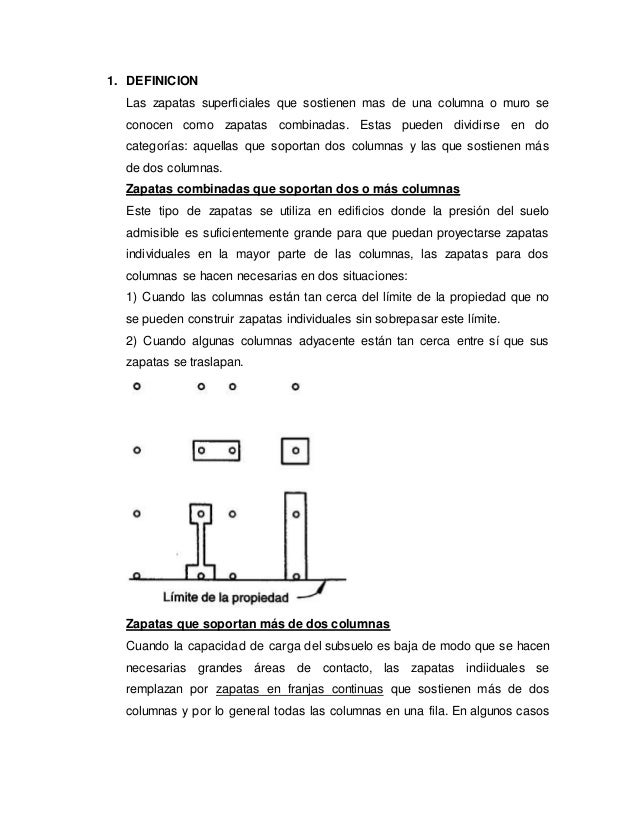

1. DEFINICION Las zapatas superficiales que sostienen mas de una columna o muro se conocen como zapatas combinadas. Esta...
estas franjas se disponen en dos direcciones, en cyo caso se obtienen una cimentación reticular. Las cimentaciones por f...

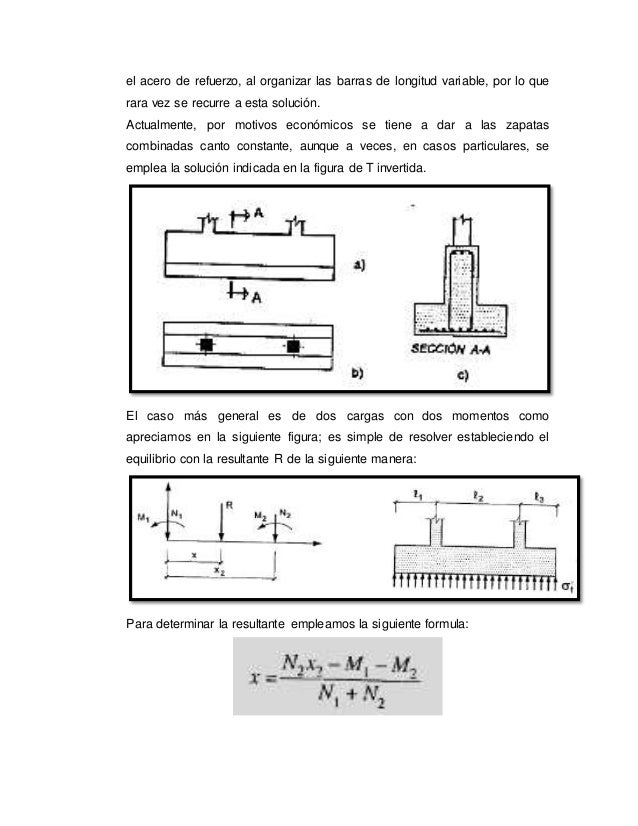

el acero de refuerzo, al organizar las barras de longitud variable, por lo que rara vez se recurre a esta solución. Actu...

Con este formula queda definida la posición de la resultante. Si es posible, el cimiento, generalmente de planta rectangu...

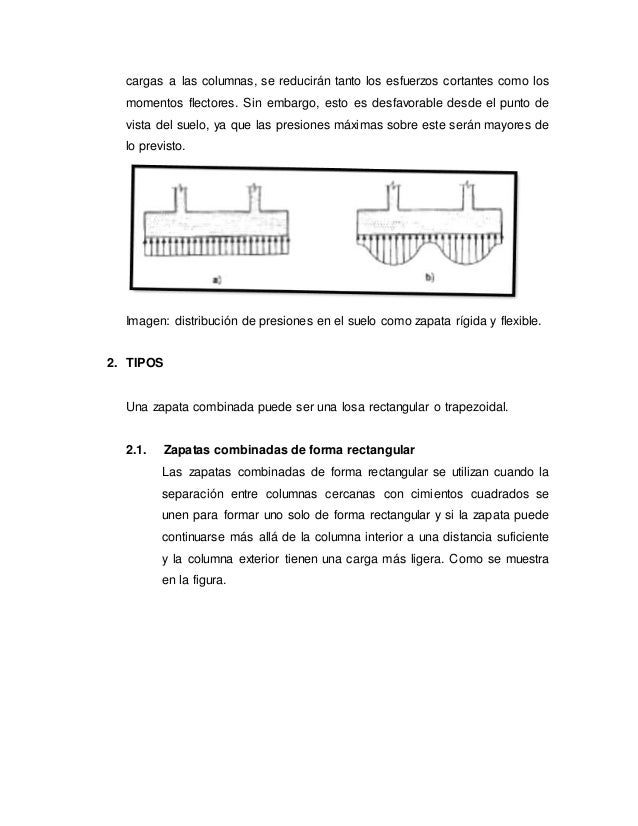

cargas a las columnas, se reducirán tanto los esfuerzos cortantes como los momentos flectores. Sin embargo, esto es desfa...

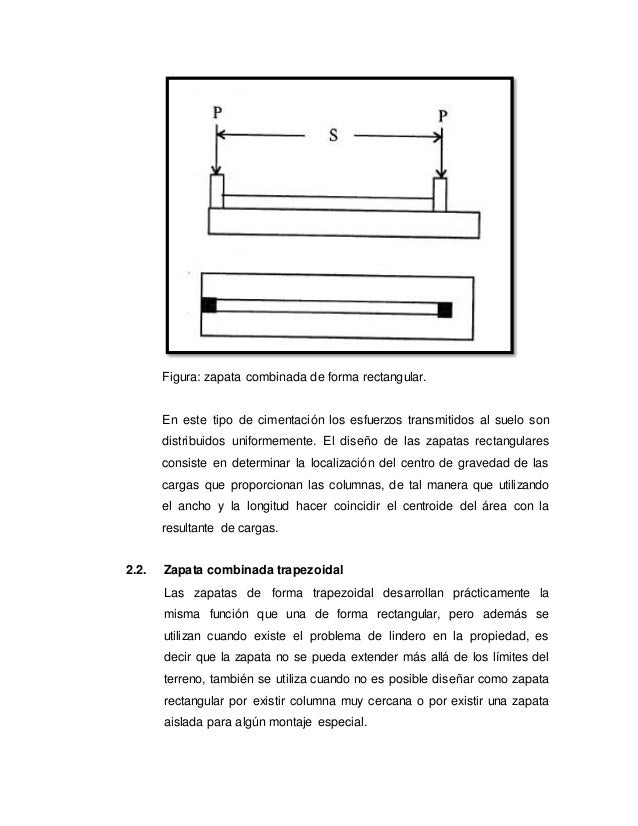

Figura: zapata combinada de forma rectangular. En este tipo de cimentación los esfuerzos transmitidos al suelo son distr...

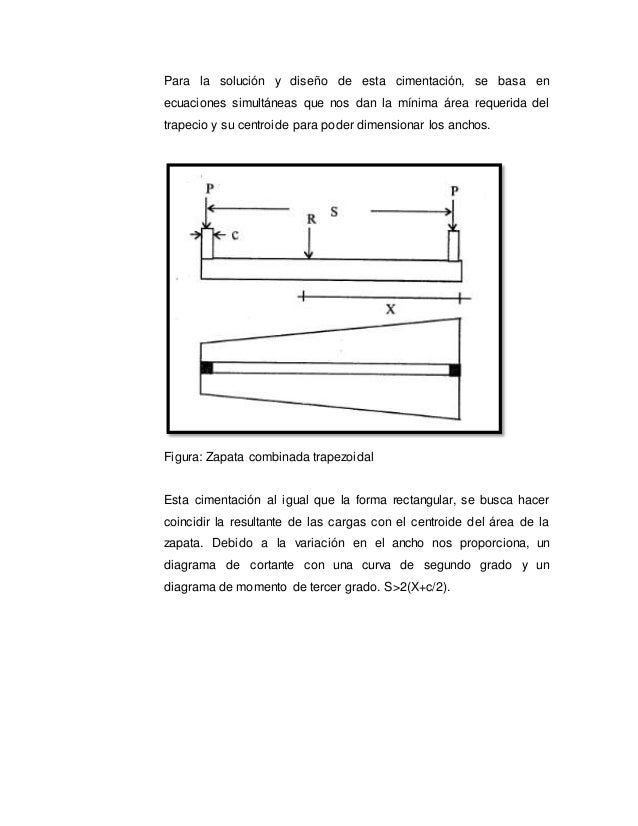

Para la solución y diseño de esta cimentación, se basa en ecuaciones simultáneas que nos dan la mínima área requerida del...

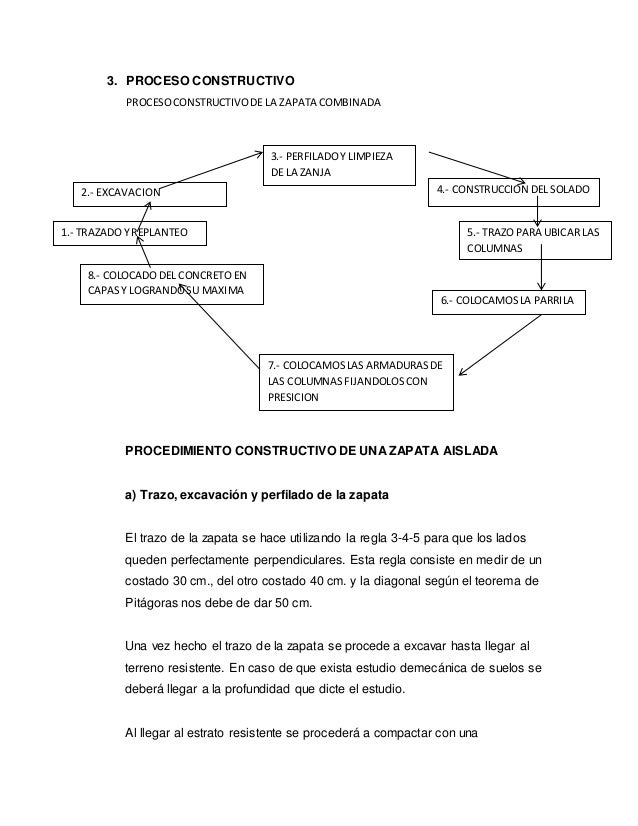

3. PROCESO CONSTRUCTIVO PROCESO CONSTRUCTIVO DE LA ZAPATA COMBINADA 2.- EXCAVACION 4. 5. 1.- TRAZADO Y REPLANTEO 8.-...

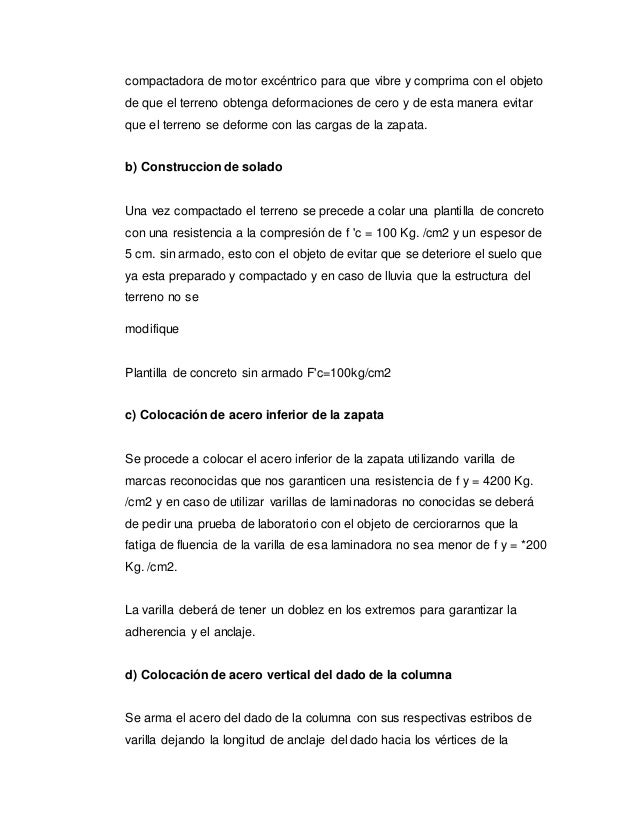

compactadora de motor excéntrico para que vibre y comprima con el objeto de que el terreno obtenga deformaciones de cero ...

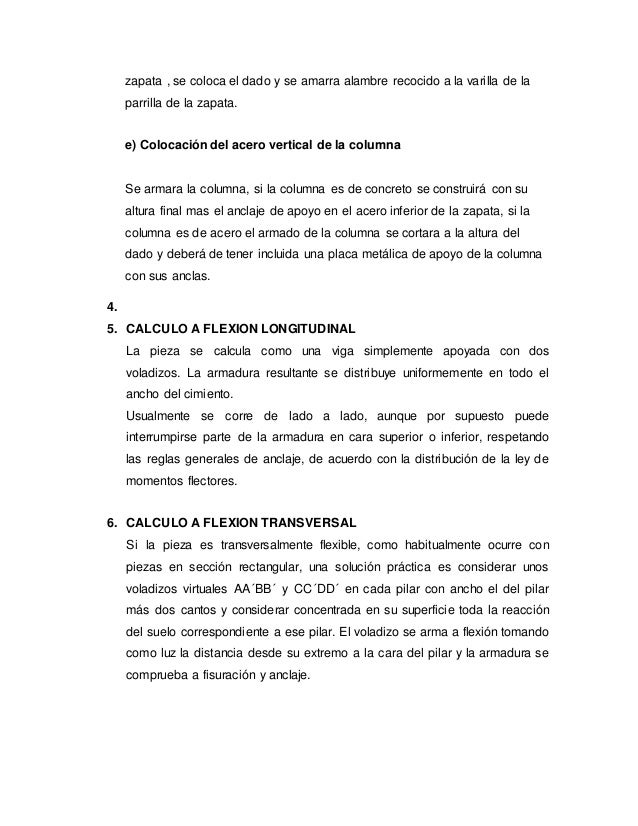

zapata , se coloca el dado y se amarra alambre recocido a la varilla de la parrilla de la zapata. e) Colocación del acer...

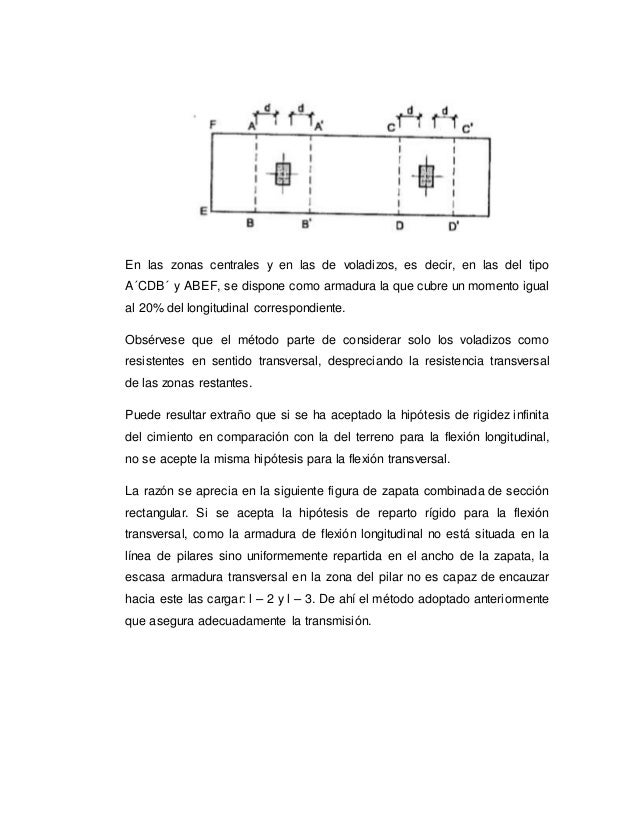

En las zonas centrales y en las de voladizos, es decir, en las del tipo A´CDB´ y ABEF, se dispone como armadura la que cu...

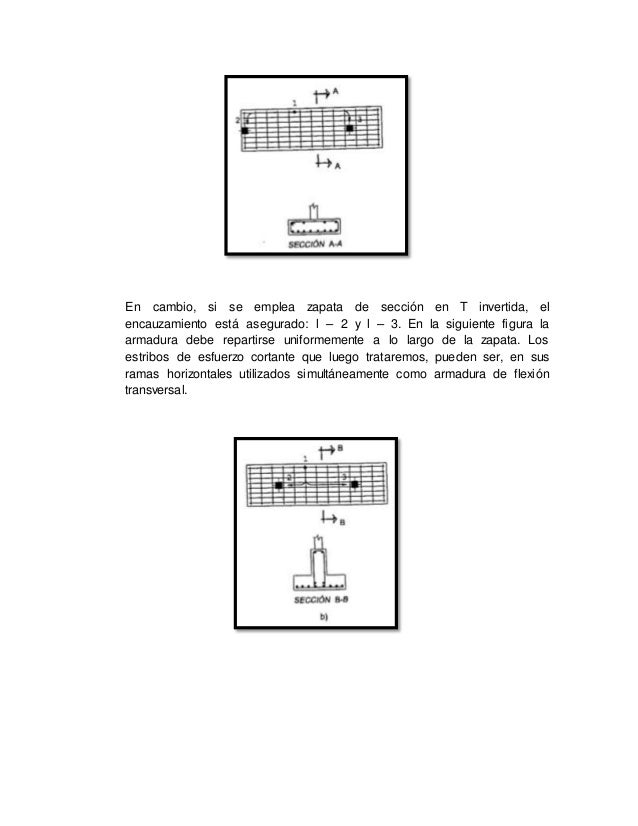

En cambio, si se emplea zapata de sección en T invertida, el encauzamiento está asegurado: l – 2 y l – 3. En la siguiente...

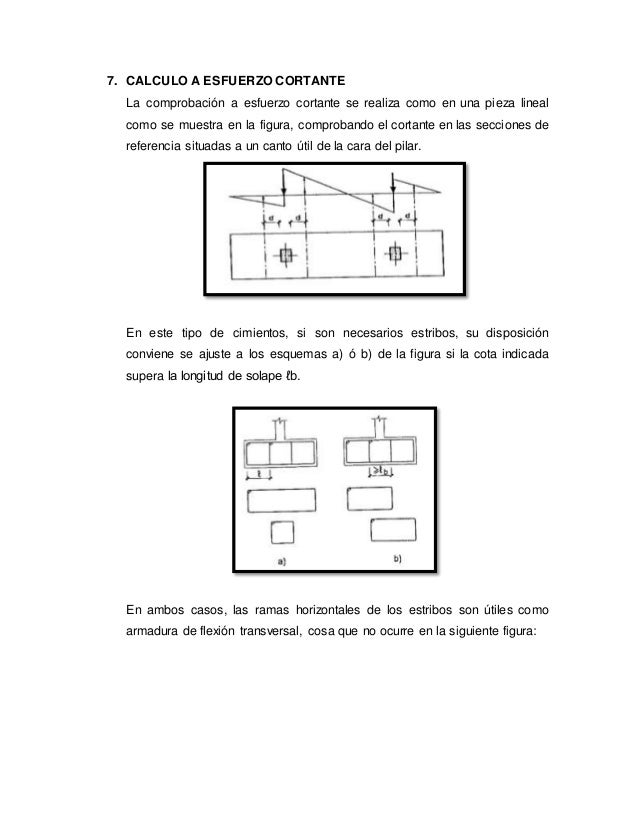

7. CALCULO A ESFUERZO CORTANTE La comprobación a esfuerzo cortante se realiza como en una pieza lineal como se muestra e...

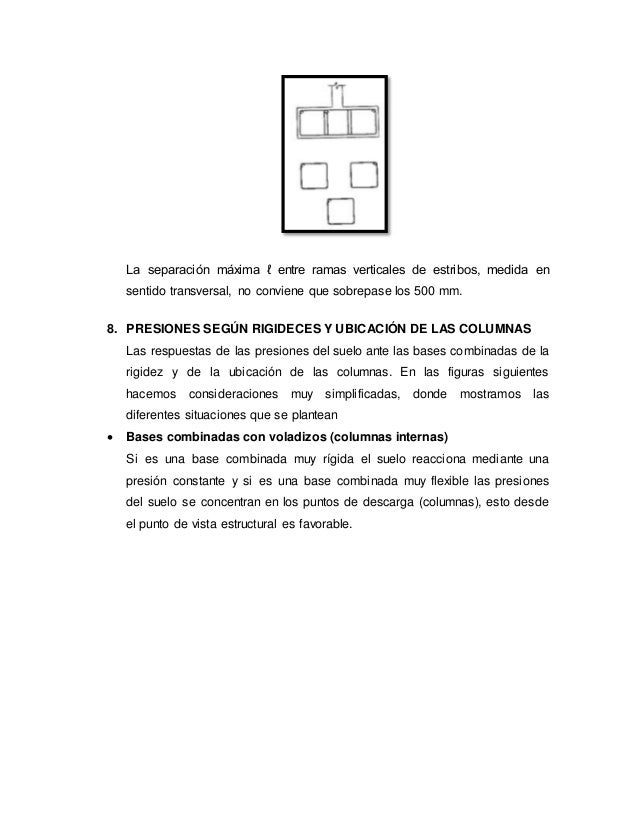

La separación máxima ℓ entre ramas verticales de estribos, medida en sentido transversal, no conviene que sobrepase los 5...

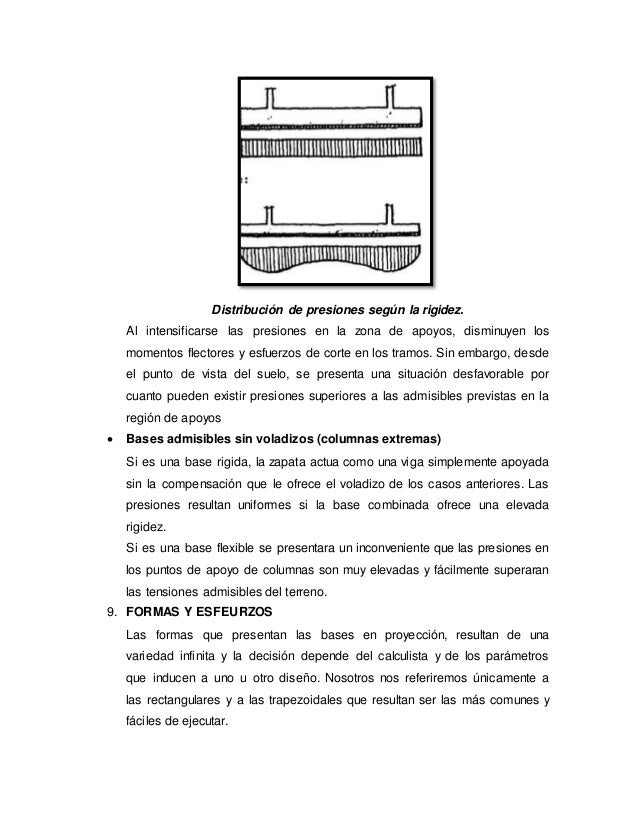

Distribución de presiones según la rigidez. Al intensificarse las presiones en la zona de apoyos, disminuyen los momento...

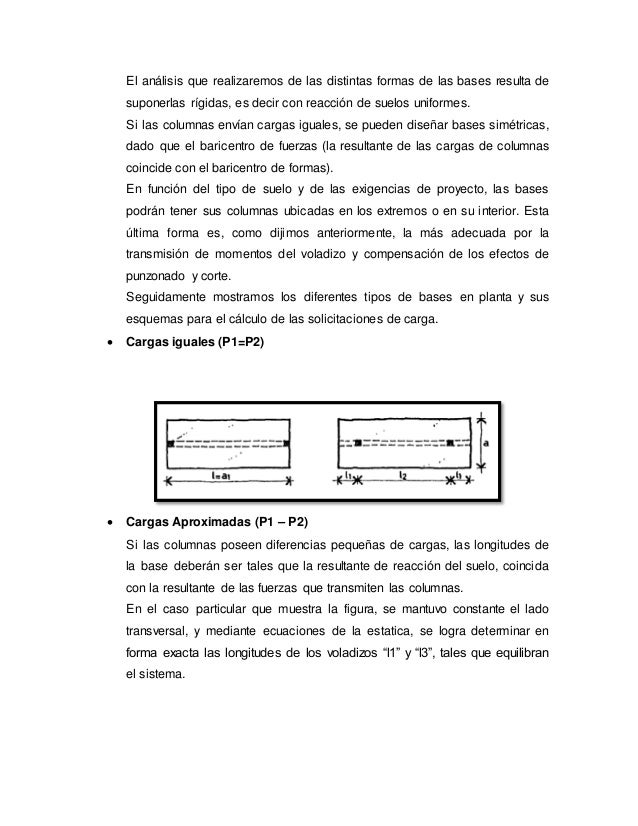

El análisis que realizaremos de las distintas formas de las bases resulta de suponerlas rígidas, es decir con reacción de...
 Cargas muy diferentes (P1 ≠ P2) En el caso de cargas muy diferentes entre una y otra columna, se puede efectuar una co...
(a21 + a22)*L/2 = (P1+P2)/ δt Con las ecuaciones (1) y (2) se despejan los correspondientes valores de a21 y a22. Tambi...
- Donde δt2 = 1.3 δtadm - Donde δt1 = 0.7 δtadm. - Donde δt3 = 0.6 δtadm. - Q2= a2* δt2 q1= a2* δt1 q3=q2 = q1 = a2* δt...
Δt = esfuerzo del terreno. K = coeficiente de balasto (kg/cm3) F descenso del terreno o flecha de la viga (cm) Para el ...

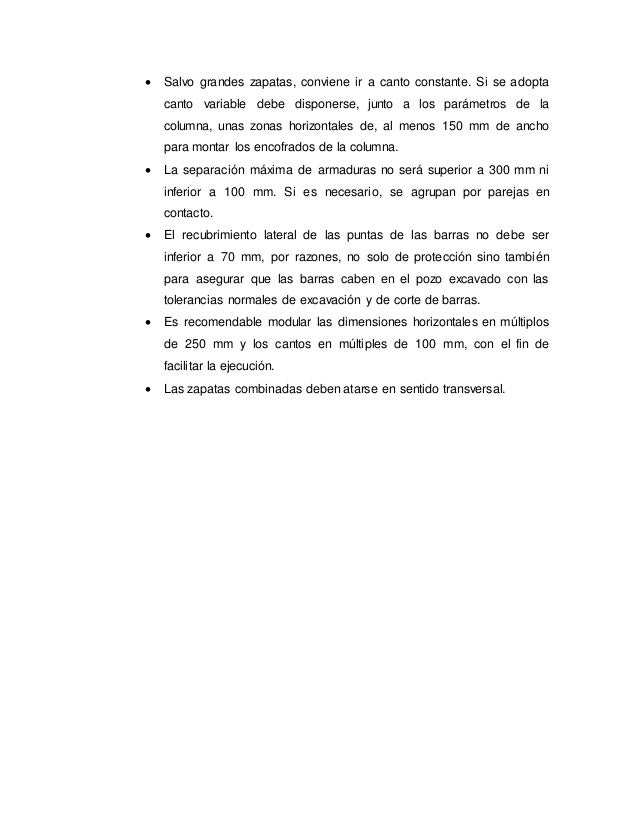

 Salvo grandes zapatas, conviene ir a canto constante. Si se adopta canto variable debe disponerse, junto a los parámetr...
