CONCRETO ARMADO II: SEMANA 4 ZAPATAS CONECTADAS

sábado, 8 de febrero de 2020

SEMANA 4 ZAPATAS CONECTADAS

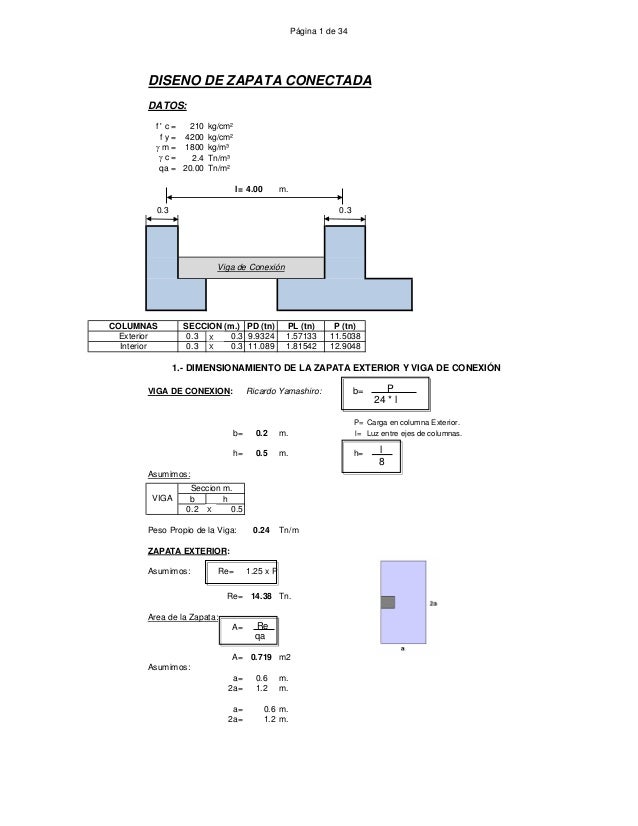

ZAPATAS CONECTADAS

Página 1 de 34
DATOS:
f ' c = 210 kg/cm²
f y = 4200 kg/cm²
g m = 1800 kg/m³
g c = 2.4 Tn/m³
qa = 20.00 Tn/m²
l= 4.00 m.
0....

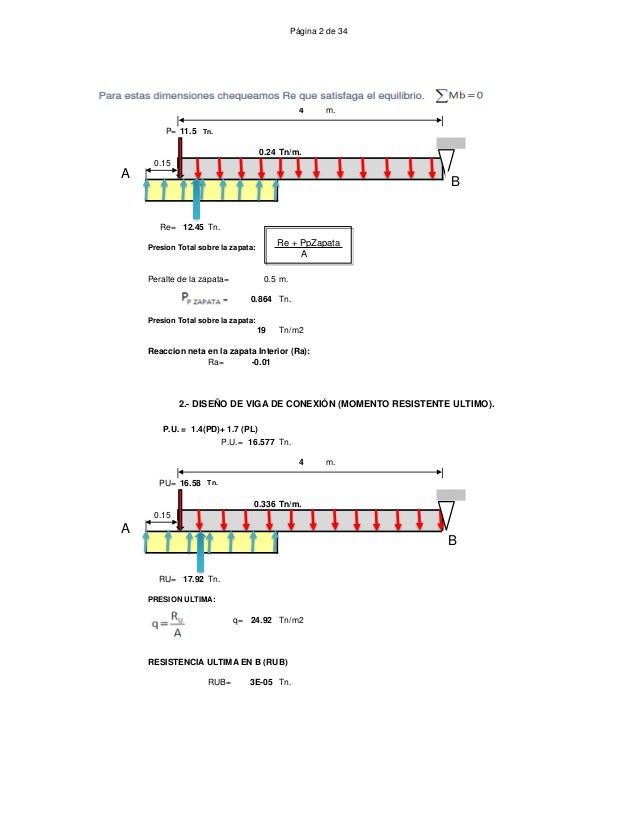

Página 2 de 34
4 m.
P= 11.5
0.24 Tn/m.
0.15
Re= 12.45 Tn.
Presion Total sobre la zapata:
Peralte de la zapata= 0.5 m.
= 0....

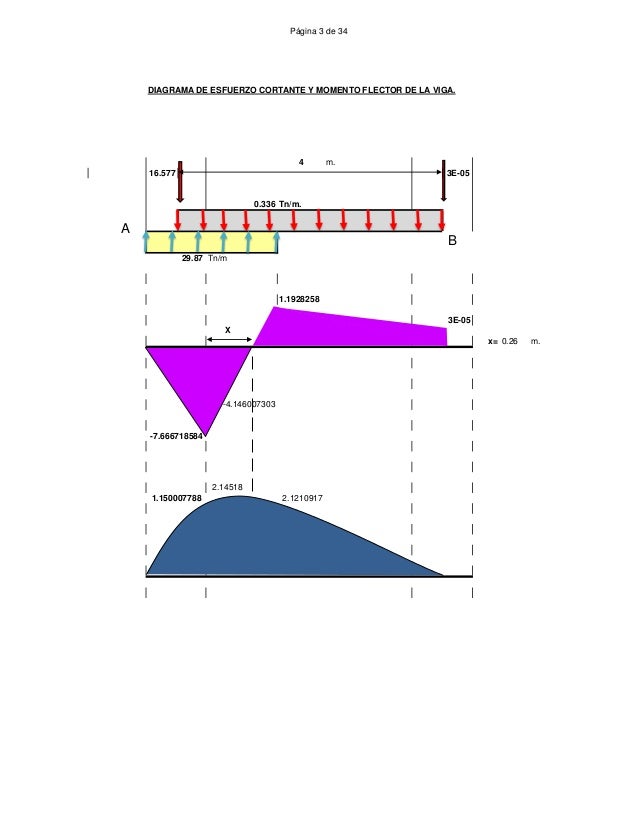

Página 3 de 34
DIAGRAMA DE ESFUERZO CORTANTE Y MOMENTO FLECTOR DE LA VIGA.
4 m.
16.577 3E-05
0.336 Tn/m.
29.87 Tn/m
1.1928...

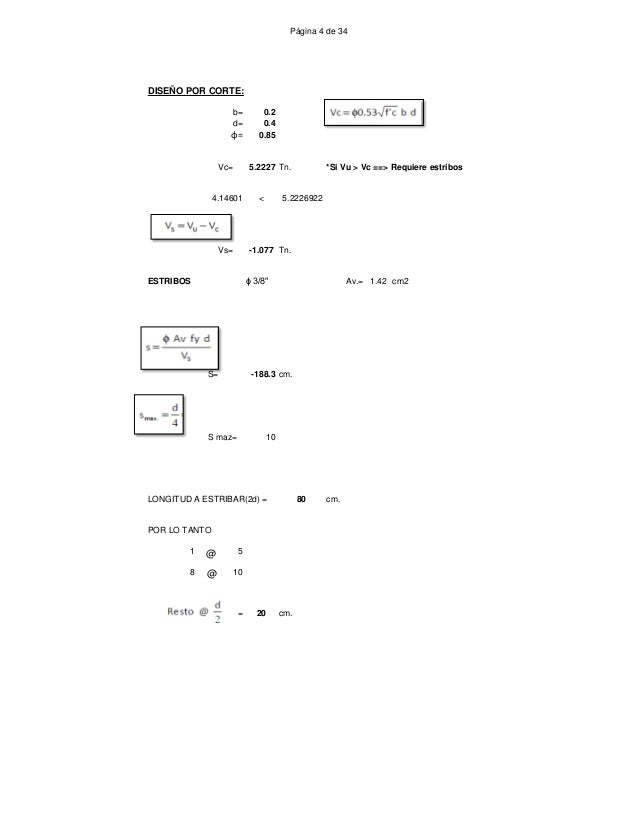

Página 4 de 34
b= 0.2
d= 0.4
ɸ= 0.85
Vc= 5.2227 Tn. *Si Vu > Vc ==> Requiere estribos
4.14601 < 5.2226922
Vs= -1.077 Tn.
E...

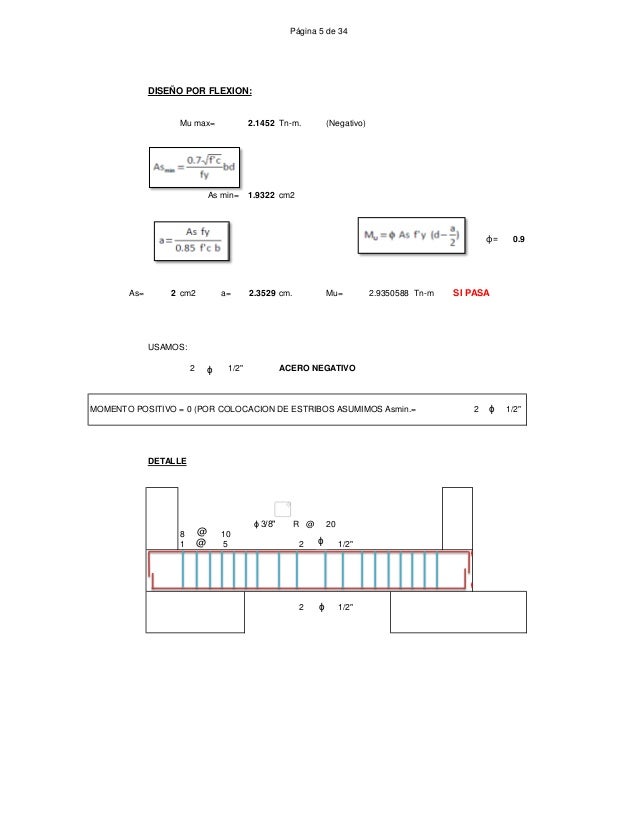

Página 5 de 34
Mu max= 2.1452 Tn-m. (Negativo)
As min= 1.9322 cm2
ɸ= 0.9
As= 2 cm2 a= 2.3529 cm. Mu= Tn-m
USAMOS:
2 1/2" A...

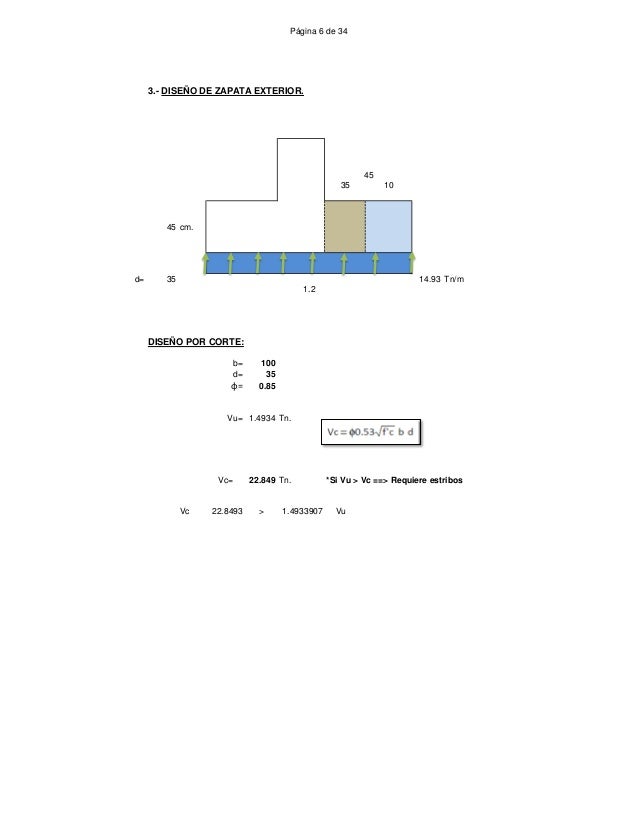

Página 6 de 34
35
45 cm.
d= 35 14.93 Tn/m
b= 100
d= 35
ɸ= 0.85
Vu= 1.4934 Tn.
Vc= 22.849 Tn. *Si Vu > Vc ==> Requiere estr...

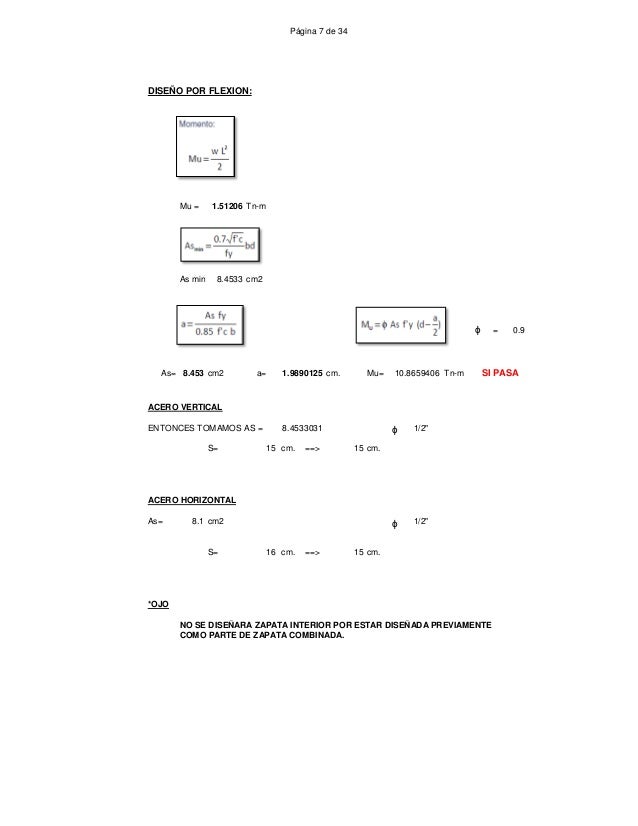

Página 7 de 34
Mu = 1.51206 Tn-m
As min= 8.4533 cm2
= 0.9
As= 8.453 cm2 a= 1.9890125 cm. Mu= Tn-m
ACERO VERTICAL
ENTONCES ...
